СУОЭ «ГОНГ» - Мы готовы к активному внедрению нашего продукта

Система «Гонг» совсем недавно успешно и в полном объеме прошла испытания в НИИПБ МЧС на соответствие требованиям нормативной документации. Об особенностях отечественной системы управления оповещением эвакуации мы беседуем с разработчиком «Гонг» Станиславом Николаевичем Запорожцем.

— Станислав Николаевич, какие были предпосылки создания системы?

— Разработка системы «Гонг» была вызвана необходимостью наличия полноценной подсистемы оповещения в составе ИСО «777», «Бирюза» и «Сеть А». Но в тоже время при разработке было учтено и то, что система должна работать с любым оборудованием других производителей. Конкурентоспособность нашей системы «Гонг» очень высока. Мы в полной мере учли и реализовали все требования нормативных документов, и в частности СТБ 11.14. Система имеет ряд конструктивных, функциональных и структурных преимуществ. В составе системы есть высококачественные колонки, которые обеспечивают отличное, чистое звучание. И, конечно же, необходимо отметить неизменно высочайшее качество изготовления оборудования на собственной производственной базе компанией «Ровалэнт».

— Изучался ли опыт западных стран по применению аналогичного оборудования? С каким импортным аналогом можно сравнить СУОЭ «Гонг»?

— Зарубежный опыт, безусловно, изучался, но нельзя говорить о том, что «Гонг» является копией какой-либо зарубежной системы. Наша система вобрала в себя лучшее из разных систем.

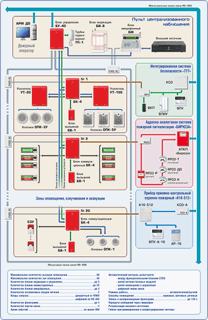

Структурная схема СУОЭ «ГОНГ»:

Структурная схема

Состав СУОЭ «Гонг»:

  • Блок управления БУ-40
  • Блок микрофонный БМ
  • Блок индикации БИ-8
  • Блок коммутационный БК-4
  • Усилители трансляционные УТ-20, УТ-100
  • Блок вызывной БВ-1
  • Оповещатель речевой «ОПК-1»
  • Оповещатель речевой «ОПК-3»
  • Оповещатель речевой «ОПК-5»
  • Оповещатель речевой «ОПК-3У»
  • Оповещатель речевой «ОПК-5У»

— На какой тип объектов рассчитана система «Гонг»? Какова масштабируемость вашей системы?

— «Гонг» — это система, которая предназначена для построения зональных систем управления оповещением и эвакуацией типа СО-1 — СО-5. Этим уже практически все сказано. Системы оповещения типов СО-1 и СО-2, как правило, устанавливаются на небольших объектах. Именно легкая масштабируемость системы, ее модульное построение и гибкая структура позволяют применять ее как на простых и небольших, так и на крупных распределенных объектах. Минимальное число зон оповещения в системе — 2. Это для совсем простых объектов. Большие функциональные возможности каждого модуля системы «ГОНГ» никак не являются ограничением для применения на небольших объектах, скорее, это то преимущество, которое позволяет применять ее повсеместно.

— Могут ли в системе применяться громкоговорители других типов? Проходят ли эти громкоговорители сертификацию в МЧС€

— К колонкам и громкоговорителям предъявляются требования в соответствии с НПБ 57-2002. Оповещатели речевые нашего производства успешно прошли сертификационные испытания. При допустимой по нормативам нелинейности АЧХ 16 дБ в полосе частот от 200 до 5000 Гц наши колонки укладываются в 16 дБ, при полосе частот практически втрое шире — от 100 до 12 500 Гц. Это придает отличное качество звучанию как фонограмм при тревожных событиях, так и трансляции музыкальных передач в дежурном режиме работы системы.

В системе могут применяться громкоговорители и колонки других производителей, главное, чтобы их параметры соответствовали требованиям системы и нормативным документов РБ.

— СУОЭ «Гонг», насколько я знаю, соответствует требованиям европейских стандартов. Как применение EN сказалось на качестве и стоимости системы?

— Некоторые требования в европейских нормах жестче, чем у нас, поэтому желание удовлетворить эти требования неизбежно приводит к изменению схемных решений в аппаратной части, и как следствие — к увеличению себестоимости. При разработке системы мы учитывали требования европейских норм, но для того чтобы заявить о том, что система соответствует требованиям EN 54, нужно пройти соответствующие испытания.

— Какой экспортный потенциал у вашей системы?

— О нашей системе уже знают в России и в Украине и ждут, когда она будет сертифицирована в этих странах. Думаю, что спрос на нее будет велик.

— Как организована система обратной связи с диспетчером?

— Для связи с диспетчером в составе системы «Гонг» есть вызывной модуль. Таких модулей в расчете на один модуль управления БУ-40 может быть до 40 штук. Располагаться эти модули могут в любом месте объекта, определенном в проекте. При нажатии на кнопку вызова на этом модуле диспетчер получает сигнал и поднимает трубку на своем рабочем месте. Далее связь осуществляется в полудуплексном режиме.

— Как СУОЭ «Гонг» взаимодействует с иными системами вашего производства и как происходит интеграция с системами других производителей?

— Взаимодействие «Гонга» с оборудованием системы пожарной сигнализации на объекте может осуществляться либо на дискретном уровне, либо на цифровом.

В первом случае (дискретный уровень) сигналы управления поступают в систему путем переключения реле в системе пожарной сигнализации, будь это оборудование нашего (ИСО «777»«Бирюза» или приборы серии «А») или любого другого производителя.

Во втором случае — это передача команд управления в цифровом виде по соответствующему протоколу. Здесь возможна интеграция только с оборудованием производства «РОВАЛЭНТ». Безусловно, преимущество имеет второй способ взаимодействия.

— В чем ваша система превосходит оборудование конкурентов?

— Наша система более гибкая в построении. Это дает прекрасные возможности по обеспечению удобной индикацией и управлением, поскольку модуль индикации и управления в системе выделенный и может располагаться в любой точке объекта, связываясь с другими модулями по линии связи RS485. Это позволяет организовывать в разных точках объекта локальные пульты контроля и управления. Индикация может дублироваться в случае такой необходимости.

Еще одно преимущество — это наращивание системы, ее легкая масштабируемость. При наращивании системы нет необходимости производить замену одного модуля на другой, достаточно докупить только те модули, которые требуются для наращивания.
Также в системе ведется непрерывное архивирование событий — до 1000.

В микрофонный блок через встроенный микрофон могут записываться до 4 фонограмм, каждая длительностью 120 секунд. Имеется возможность оперативной замены фонограмм по каждой зоне оповещения с основных на дополнительные и резервные.

В системе реализован контроль и надежная защита от повреждений всех соединительных линий цепей питания, линий связи, линий передачи аудиосигналов.

В СУОЭ «Гонг» — два независимых раздельных контролируемых ввода питания в каждом модуле системы.

Система может работать по сети Ethernet.

Еще раз хочу отметить отличное качество звучания колонок.

Беседовал Сергей ДРАГУН
