Интегрированный пакет в «интеллектуальном здании»

АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ МНОГОФУНКЦИОНАЛЬНЫМИ ОБЪЕКТАМИ

Рост числа многофункциональных объектов, ориентированных на массовое пре­бывание людей, не мыслим без использования ряда систем: инженерных, противопожарных, охранных и т. п. Однако воспринимать каждую по отдельности в реалиях современных тенденций становится уже не только малоэффективно, но и в какой-то степени утопически.

Привычные вопросы безопасного пребывания человека на крупном объекте тем сложнее решить, чем «умнее» объект становится. Огромный «живой организм» объекта превращает все проблемы в глобальные. А, как известно, глобальную проблему можно решить лишь глобальными методами - информационными, охватывающими все уровни жизнеобеспечения объекта.


СИСТЕМА ИСБ «777» КАК ЕДИНЫЙ ПАКЕТ

Современные многофункциональные объекты представляют собой сложные инженерные сооружения с не менее сложным комплексом программно-технических средств, в задачи которых входит как жизнеобеспечение этих объектов, так и обеспечение их безопасности.

Опыт эксплуатации таких объектов показал, что все составные части комплексов жизнео­беспечения и безопасности должны функцио­нировать взаимосвязано, поскольку происходящие события на объекте влияют на сцена­рии работы всех без исключения подсистем.

Что дает система?

Применение ИСБ «777» дает возмож­ность организовать эффективное взаимо­действие всех подсистем объекта с отра­боткой различных алгоритмов и сценари­ев с целью своевременного предупрежде­ния и ликвидации чрезвычайных ситуаций, предотвращения гибели людей и перебоев работы объекта в целом, а также эконо­мии трудовых и материальных ресурсов.

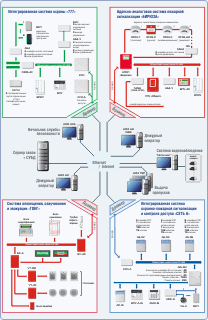

Структурная схема ИСБ «777»:

Необходимо отметить, что все взаимодей­ствие между функционально разными под­системами должно осуществляться в авто­матическом режиме практически без уча­стия человека. Все это указывает на необхо­димость глубокой интеграции функций всех подсистем объекта. При этом во главу угла должна ставиться безопасность людей. Поэ­тому нет ничего удивительного, что в каче­стве основы для такой интеграции выбрана именно система безопасности.

В этой связи является логичным создание интегрирующего программного комплекса на базе интегрированной системы безопасности ИСБ «777» с широкими функциональными возможностями, позволяющими автоматизи­ровать процесс взаимодействия всех подси­стем объекта и эффективно управлять инже­нерными системами всего здания.

В данном пакете фундаментом служит единая аппаратно-программная платформа, пред­ставляющая собой автоматизированную систему управления с многоуровневой сетевой структурой. Эта система включает в себя: общий центр управления, линии коммуникаций, контроллеры приема информации, управля­ющие контроллеры и другие периферийные устройства, предназначенные для сбора и об­работки информации от различных датчиков (в том числе от извещателей пожарной и ох­ранной сигнализации), а также предназначенные для управления различными средствами автоматизации (оповещение, противопожар­ная автоматика и пожаротушение, инженер­ные системы и т. д.). Строится такая систе­ма на базе локальной компьютерной сети.

По сути, «интеллектуальное здание» представляет собой два комплекса для ре­шения разноплановых задач - безопасности и инженерно-технической автоматизации.

КОМПЛЕКС БЕЗОПАСНОСТИ

Это базовая составляющая всей интегриро­ванной системы ИСБ «777». Она позволяет:

  • вести оперативный контроль над ситуацией на объекте;
  • осуществлять своевременную и достоверную информационную поддержку охраны и правопорядка всех уровней;
  • предоставлять визуальную информацию, получаемую с мест установки телекамер наблюдения, расположенных на любом рассто­янии от пункта видеомониторинга;
  • информировать о возникновении чрез­вычайных ситуаций соответствующие служ­бы и организации;
  • архивировать видео- и аудиоинформацию; обеспечивать возможность восстановления хода событий на основе записанных ви­деоматериалов;
  • передавать информацию, получаемую от охранных телекамер, как по запросу, так и в автоматическом режиме;
  • интегрироваться с другими автоматизи­рованными системами.

КОМПЛЕКС ИНЖЕНЕРНО-ТЕХНИЧЕСКОЙ АВТОМАТИЗАЦИИ

Его основное назначение - обеспечение эф­фективности функционирования всех инже­нерно-технических систем, энергосбережение, предотвращение, обнаружение и оперативное устранение любых технических экстремальных ситуаций, возникающих в процессе эксплуа­тации здания, максимально снижая послед­ствия возможного урона.

В комплекс входит:

  • диспетчеризация лифтового хозяйства, основанная на работе специализированных приборов, которые подключаются к лифто­вым шкафам и собирают все доступные па­раметры лифтов;
  • включение и выключение инженерного оборудования и освещения. Это регулирует работу инженерных систем в зданиях и по­мещениях, например, включение и выключе­ние вентиляции;
  • общая и индивидуальная интегрирован­ная система учета потребляемых ресурсов. Помимо сведения баланса, позволяет кон­тролировать качество поставляемого ресур­са: горячей и холодной воды, тепла, электро­энергии путем наблюдения за параметрами.

ИНТЕГРАЦИЯ И УНИВЕРСАЛЬНОСТЬ

Два различных по своему назначению ком­плекса - безопасности и инженерно-техниче­ской автоматизации связываются единым ин­терфейсом. Более того, на некоторых прибо­рах можно объединить функции нескольких систем. К примеру, камеры видеонаблюдения, расположенные в пространстве кабины лиф­та, могут информировать как о техническом состоянии машин, их наполняемости, так и о наличии актов вандализма либо каких-то чрезвычайных ситуаций: задымление, паника и т. п., позволяя одной информацией пользо­ваться различным по своей компетентности структурам и ведомствам: внутренним служ­бам - безопасности и инженерной, внешним - диспетчерские МЧС, МВД и др.

ЯДРО СИСТЕМЫ

Ядром системы является сервер связи. К нему по универсальному протоколу TCP/IP подключаются программные модули: рабо­чие места операторов (АРМы) и драйверы.

Для каждого типа оборудования создан свой специализированный драйвер, который передает информацию серверу связи по еди­ному универсальному протоколу TCP/IP. Бла­годаря такому решению появилась возмож­ность легко интегрировать оборудование сто­ронних производителей. Для этого достаточ­но создать новый драйвер.

Применение протокола TCP/IP для связи между различными модулями системы по­зволяет располагать их как на одном ком­пьютере, так и на разных, соединенных по­средством локальной сети или сети Internet. Протокол защищен от высокотехнологично­го взлома надежной системой шифрования.

Реализация распределенной системы управ­ления базами данных обеспечивает мультисерверную структуру и возможность применения системы для крупных и распределенных (имею­щих большое количество филиалов) объектов с большим количеством рабочих мест операторов.

ЭКОНОМИЧЕСКИЙ ЭФФЕКТ ВНЕДРЕНИЯ

Создание АСУ на базе ИСБ «777» при­ведет к значительной экономии средств за счет уменьшения числа (исключения дубли­рования) и структурирования кабельных ли­ний связи и питания при монтаже и к сни­жению эксплуатационных расходов за счет уменьшения числа обслуживающего персо­нала и операторов при повышении надеж­ности и информативности.

Для внутренней диспетчеризации объекта достаточно двух операторов (оператор без­опасности и оператор подсистем жизнеобе­спечения). При грамотном изначальном под­ходе при проектировании и в последующем при обслуживании системы понадобится одна лишь организация, а не как на печально из­вестных примерах - более десятка.

Практика проектирования показывает, что зачастую по причине сжатых сроков строи­тельства технические решения по разделам проекта часто не сбалансированы. В проект­ной документации не решаются вопросы дис­петчеризации и эксплуатации. Все это при­водит к немалым затратам.

НАДЕЖНОСТЬ

Техника пакета прошла испытания согласно европейским нормам Е54, где одним из ус­ловий является обеспечение электроснабже­ния всех элементов системы по первой кате­гории - как минимум по двум независимым каналам. То же касается и интерфейса свя­зи. Он выполнен закольцованным, с приме­нением изоляторов от короткого замыкания.

Кроме того, система реализована по клас­сической схеме «распределения интеллекта», когда база данных одновременно хранится в нескольких устройствах, и выход из строя од­ного из контроллеров не приводит к выходу из строя всей системы. При замене любого узла происходят быстрое восстановление и запуск системы в рабочий режим. Все это способствует обеспечению высокой надеж­ности пакета.

ОТ ТЕОРИИ К РЕАЛИЗАЦИИ

Для возводимых на данный момент вре­мени многофункциональных объектов СК «Чижовка-Арена» и аквапарка в п. Ждановичи проектирование программно-аппаратной платформы интегрированной системы безо­пасности ИСБ «777» уже завершено. Ком­панией «РовалэнтСпецСервис» ведется под­готовка к монтажным работам.

В ИСБ «777» для данных объектов уже включены оборудование ИСО «777», «Сеть А», АСПС «Бирюза», СУОЭ «Гонг», Samsung Techwin и предусмотрена возможность инте­грации по протоколу передачи данных с под­системами Автоматизации жизнеобеспечения (СКАДА), удаленного мониторинга МЧС и МВД и АСКУЭ «Энергобаланс».

АСУ на базе ИСБ « 777» на данных объ­ектах будет обеспечивать функционирова­ние и взаимодействие следующих подсистем:

  • адресно-аналоговой пожарной сигнали­зации;
  • пожаротушения, дымоудаления, речево­го оповещения и эвакуации;
  • охранной, тревожной, периметральной сигнализации и управления;
  • автоматизации контроля доступа людей и въезда/выезда автотранспорта;
  • автоматизации жизнеобеспечения (венти­ляция, кондиционирование, теплоснабжение, водоснабжение, канализация, лифты и др.); видеонаблюдения и видеорегистрации; аудио и видео домофонной связи; контроля аварийных процессов (разру­шения, затопления, отключения);
  • автоматизации управления, контроля и учета энергоресурсов.

ЗАКЛЮЧЕНИЕ

Ничего подобного в Беларуси до насто­ящего времени не внедрялось. Более того, знакомый многим специалистам западный аналог системы имеет несколько иную кон­цепцию. Рынок СНГ к такой схеме не готов, во-первых, из-за их дороговизны, во-вторых, из-за их сомнительных преимуществ, чуждых нашему менталитету.

А между тем автоматизированные системы управления многофункциональными объек­тами в нашей стране имеют огромные пер­спективы, особенно в свете набирающей по­пулярность темы высотного строительства.

Немалое значение имеет также тот факт, что данная система - продукт инженерной мыс­ли отечественных разработчиков, в частности ООО «Ровалэнтспецсервис», компании, имеющей огромный опыт в области систем безопасности. Стоит отметить, что интегрированная система безопасности ИСБ «777» была победителем кон­курса «Эталон безопасности 2005» в номина­ции «Интегрированные системы безопасности».
