Релейный модуль РМ-А24/3

Релейный модуль предназначен для установки в корпус ППКПиУ серии "А24" и увеличения емкости приборов на 3 релейных выхода с возможностью контроля целостности цепи управления.

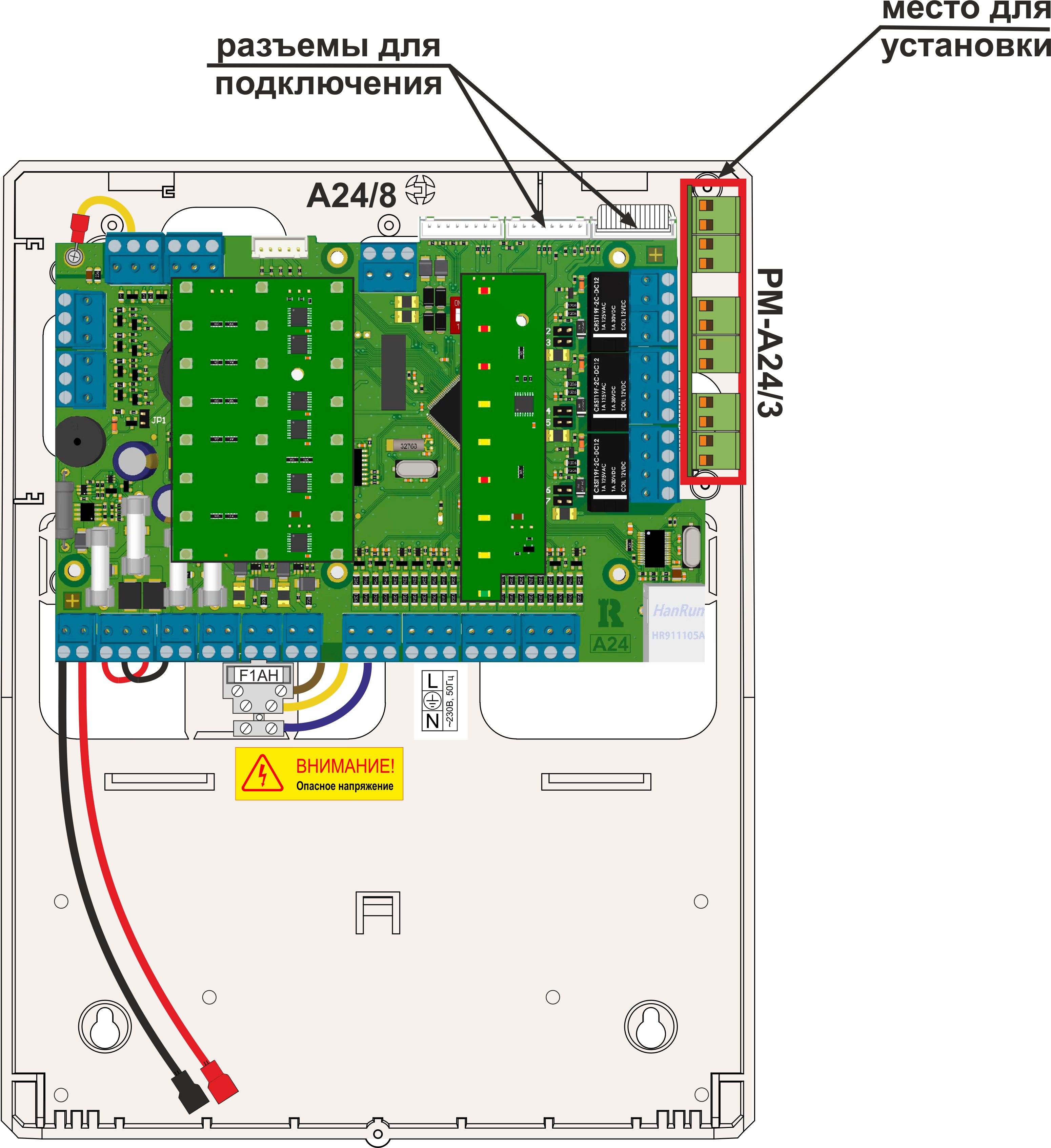

Модуль устанавливается в две направляющие, расположенные в правой части основания корпуса ППКПиУ серии "А24", и подключается к нему посредством соединительного шлейфа.

Характеристика

Значение

Максимальное количество подключаемых релейных модулей к ППКПиУ

1

Количество встроенных программируемых системных релейных выходов с возможностью контроля целостности подключаемой линии управления

3

Характеристики встроенных релейных выходов (по постоянному току)

12 В/ 2А

24 В/ 1А

Максимальный ток потребления от ППКПиУ в дежурном, не более, мА

15

Максимальный ток потребления от ППКПиУ при включении трех реле, не более, мА

90
