Модули расширения МР-А24/8, МР-А24/16

Модули расширения предназаначены для установки в корпус ППКПиУ серии "А24" и обеспечивают увеличение емкости приборов на два релейных выхода с возможностью контроля целостности цепи управления и в зависимости от исполнения модуля на 8 либо 16 пожарных или технологических шлейфов.

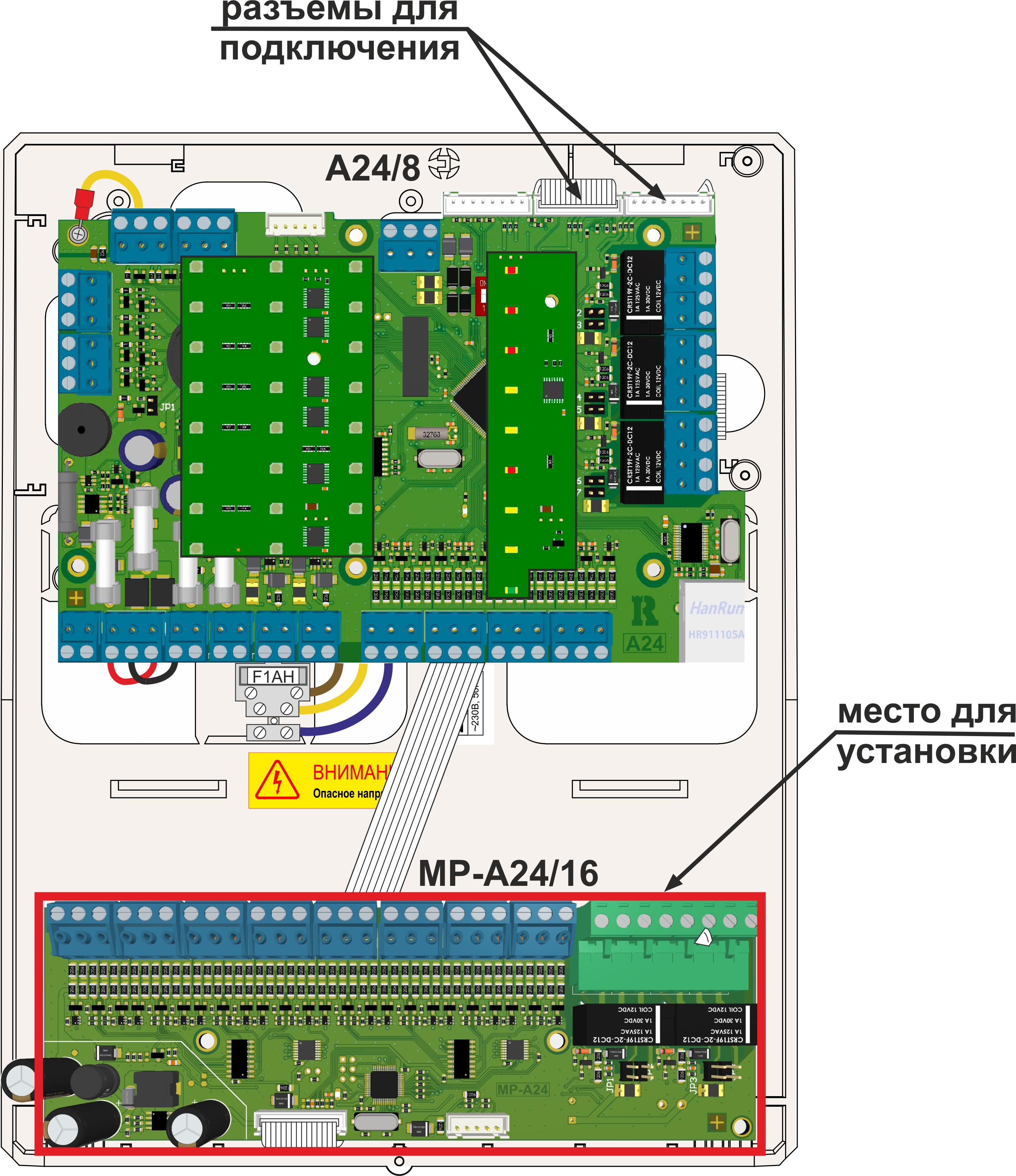

Модуль крепится к основанию корпуса приборов приемно-контрольных пожарных и управления серии "А24" посредством шести пластиковых межплатных стоек и подключается к центральной плате ППКПиУ посредством соединительного шлейфа.

Модули имеют два исполнения:

  • МР-А24/8 - на восемь шлейфов и два релейных выхода;
  • МР-А24/16 - на шестнадцать шлейфов и два релейных выхода.





Характеристика

Значение

Максимальное количество подключаемых модулей расширения к ППКПиУ

1

Количество контролируемых шлейфов

МР-А24/8

8

МР-А24/16

16

Количество встроенных программируемых релейных выходов с возможностью контроля целостности подключаемой линии управления

2

Характеристики встроенных релейных выходов (по постоянному току)

12 В/ 2А

24 В/ 1А

Номинальное напряжение в шлейфе, В

24

Максимальный ток потребления от ППКПиУ в дежурном режиме (без учета внешних подключений), не более, мА

МР-А24/8

200

МР-А24/16

380

Максимальный ток потребления от ППКПиУ при включении двух реле (без учета внешних подключений), не более, мА

МР-А24/8

250

МР-А24/16

430
