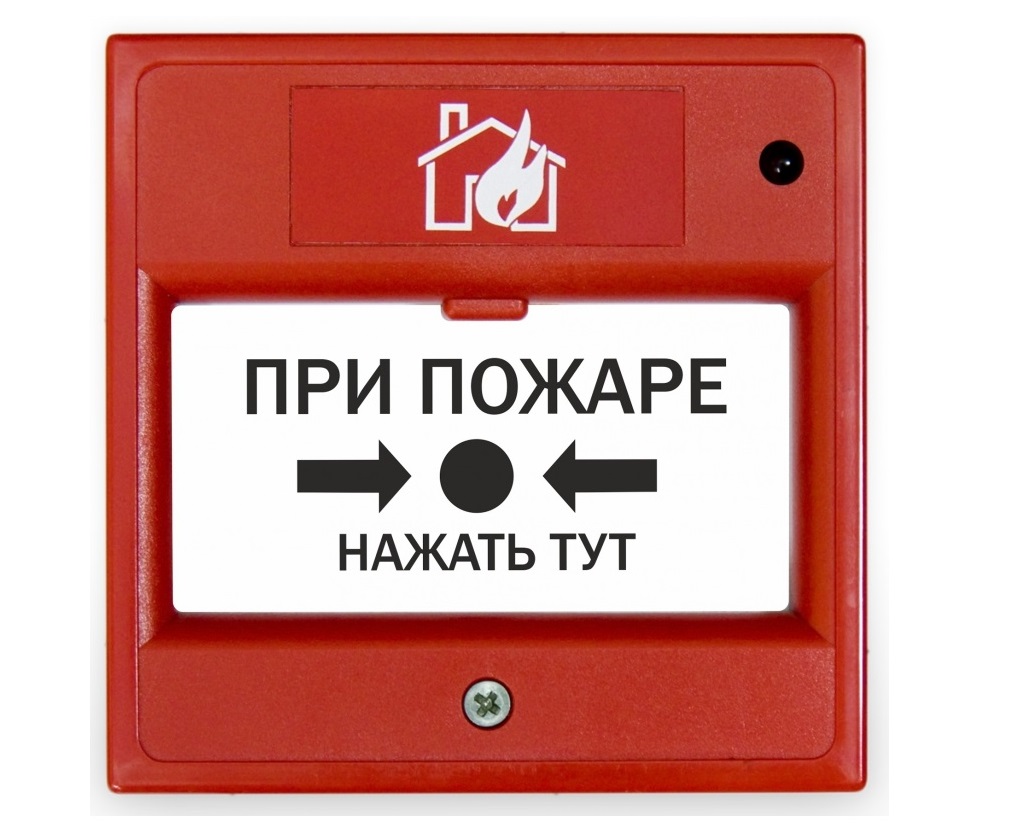

Извещатель ручной пожарный адресный ИП513-3а-А «RF03-Р» предназначен для формирования сигнала о пожаре при ручном переводе приводного элемента во включенное состояние и передачи информации о своем состоянии по протоколу XPA6 приборам приемно-контрольным и управления.
Извещатель приводится в действие путем нажатия на середину приводного элемента – стеклянную пластину с надписью «ПРИ ПОЖАРЕ НАЖАТЬ ТУТ», которая после нажатия трескается вертикально по центру и остается зафиксированной в нажатом состоянии.
Извещатель оборудован светодиодным индикатором, предназначенным для индикации состояния работоспособности извещателя и перехода его в состояние «пожар».
Извещатель подключается в адресный кольцевой шлейф XPA6 к модулю адресного шлейфа МАШ-XPA6 (МАШ-XPA6(К)) или ППКУ «Бирюза», которые обеспечивают питание и информационный обмен с извещателем.
Извещатель оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
Дополнительно RF-03Р может комплектоваться прозрачной откидной защитной пластиковой крышкой (заказная позиция).
|
Характеристика |
Значение |
|
Максимальное количество извещателей в адресном шлейфе без учета других адресных устройств |
126 |
|
Протокол обмена данными по адресному шлейфу |
XPA6 |
|
Максимальное прилагаемое усилие, необходимое для срабатывания, Н |
25 |
|
Инерционность срабатывания, сек |
5 |
|
Напряжение питания от адресного шлейфа XPA6, В |
20-28 |
|
Максимальный ток потребления от адресного шлейфа в дежурном режиме, не более, мА |
0,5 |
|
Максимальный ток потребления от адресного шлейфа в режиме «пожар», не более, мА |
3 |
|
Габаритные размеры корпуса, мм |
86х86х52 |
|
Диапазон температур (при отсутствии конденсации), °С |
от −10 до +55 |
