Подключение обычных охранных извещателей любого типа осуществляется через адресные метки.
Адресные метки производятся двух типов:

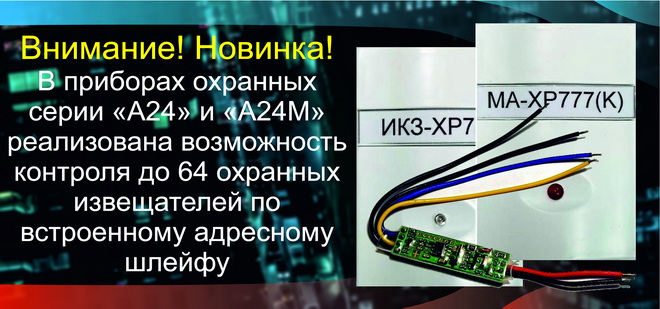

МА-XP777 имеет бескорпусное исполнение, имеет миниатюрные размеры и устанавливается в корпус охранного извещателя.
МА-XP777(К) выполнена в корпусе и предназначена для подключения к ней как малоразмерных охранных извещателей типа СМК, так и обычных.

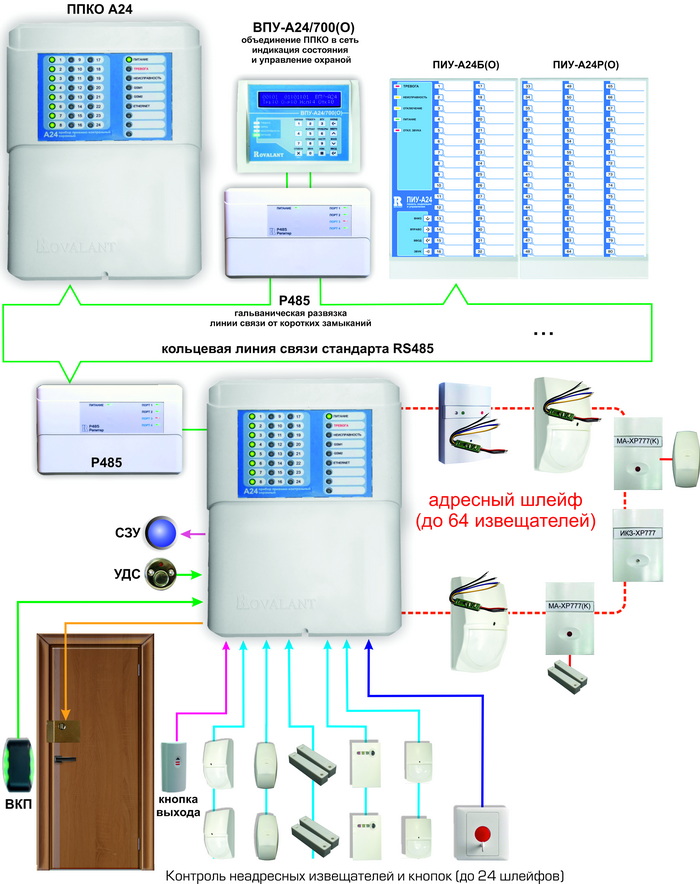

Обе метки имеют два встроенных входа (шлейфа) на два состояния: вход "тревога" - для подключения к тревожному выходу извещателя, и вход "неисправность" для подключения к тамперному выходу извещателя (при наличии). Питание меток осуществляется от адресного шлейфа приборов серии "А24" и "А24М". Метки оборудованы светодиодными индикаторами для отображения своего состояния (наличия связи с прибором и фиксации режима тревоги). Всего к одному прибору серии "А24" или "А24М" можно подключить до 64-х адресных меток, реализовав таким образом контроль до 64 извещателей по адресному шлейфу, котрые можно обьединить в 24 охранные зоны.
Индикация состояния охранных зон, в состав которых могут входить как адресные метки, так и обычные неадресные шлейфы приборов как и прежде отображается на светодиодных индикаторах самих приборов "А24" и "А24М", а также на выносных панелях ВПУ-А24/700 и ПИУ-А24Б(О), ПИУ-А24Р(О).
Индикация состояния самих меток при необходимости прозводится на ВПУ-А24/700(О) и ПИУ-А24Б(О), ПИУ-А24Р(О).
Для изоляции участков адресного шлейфа от коротких замыканий при необходимости применяются изоляторы короткого замыкания ИКЗ-XP777, выполненные в корпусах.
