Блок управления нагрузками силовой БУН1-12C

Блок управления нагрузками силовой БУН1-12С  – одноканальное коммутационное устройство, предназначенное для передачи сигнала управления от слаботочного выхода управления прибора, модуля расширения, релейного модуля на нагрузку с напряжением питания 230В, контроль наличия напряжения электрической сети переменного тока на своих контактах, контроль целостности цепи подключенной нагрузки и выдачу сигнала об исправности в цепь контроля целостности релейного выхода прибора либо модуля.


Принцип работы БУН1-12С основан на коммутации управляющего напряжения на силовую нагрузку (напряжение питания до 230 В и силой тока до 5 А). Кроме этого, БУН1-12С обеспечивает на своих контактах контроль наличия фазы электрической сети переменного тока 230 В и целостность цепи подключенной низкоомной силовой нагрузки.

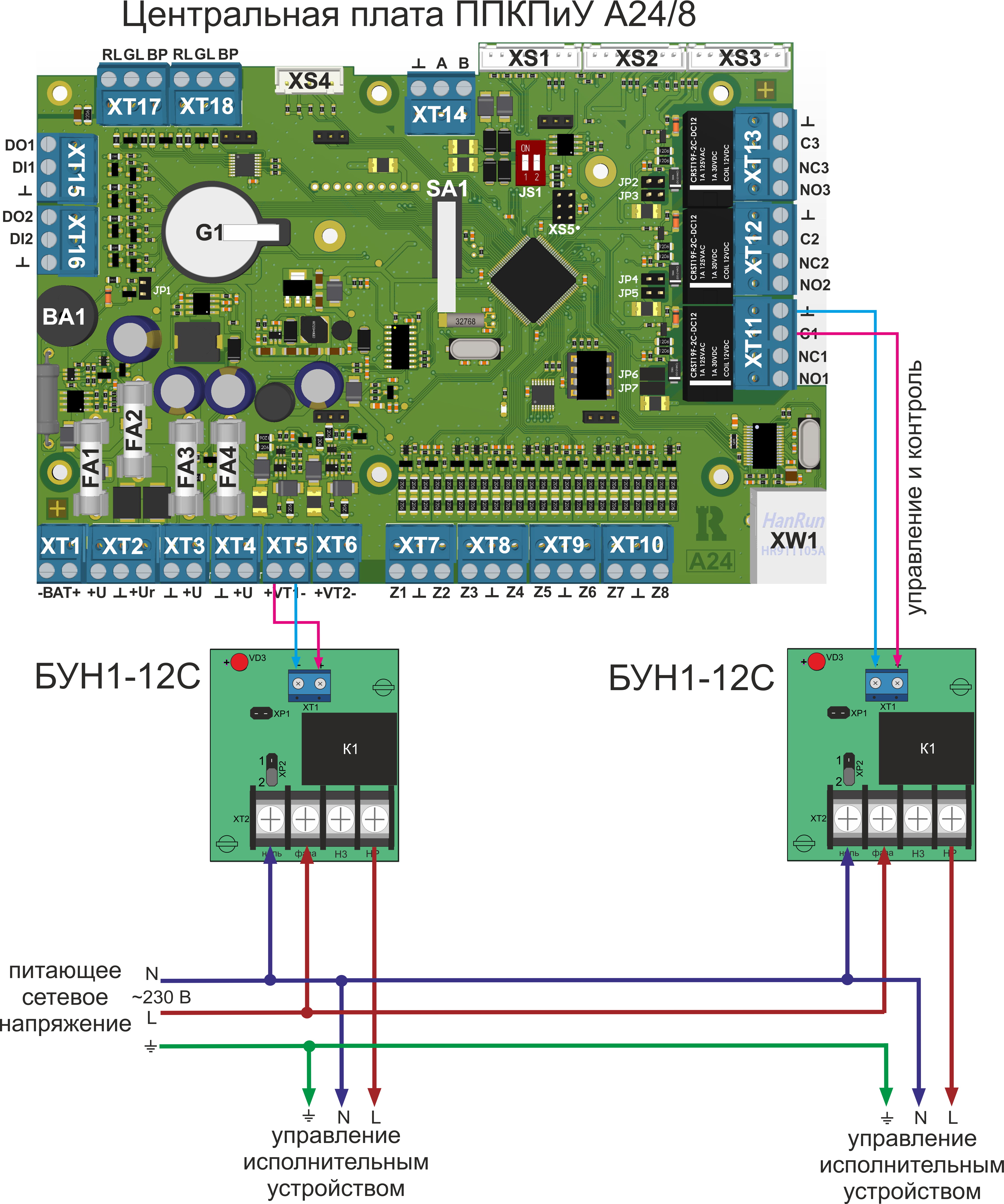

БУН1-12С может подключаться к релейному выходу ППКПиУ серии "А24", к выходу ППКПиУ типа "открытый коллектор", к релейным выходам МР-А24/8, МР-А24/16, РМ-А24/3.

В случае, если контроль наличия питающего сетевого напряжения и контроль целостности подключенной нагрузки осуществлять не требуется, БУН1-12С может подключаться к управляющему выходу любого устройства, обеспечивающему при срабатывании номинальное напряжение 12В.

Характеристика

Значение

Напряжение, обеспечивающее срабатывание БУН1-12С, В

10-14

Нагрузочная способность релейного выхода по постоянному току

30В/ 3А

Нагрузочная способность релейного выхода по переменному току

230В/ 5А

Минимальное напряжение переменного тока, при котором БУН выдает сигнал о наличии фазы

180 В

Максимальный ток потребления в режиме срабатывания, мА

60

Габаритные размеры корпуса, мм

110x110x45
