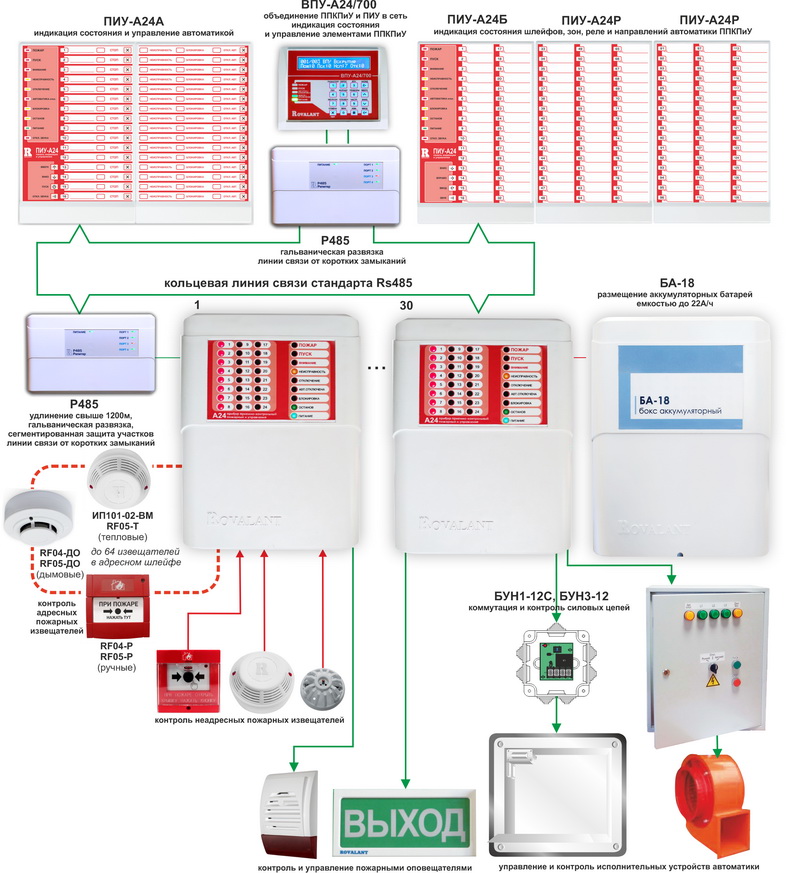

Протокол обмена по адресному шлейфу |
XP777 |
Максимальное количество адресных извещателей в адресном шлейфе |
64 |
Количество контролируемых неадресных шлейфов без использования модулей расширения МР-А24/8, МР-А24/16
|
А24/2, А24/2E
|
2
|
А24/4, А24/4E
|
4
|
А24/6, А24/6E
|
6
|
А24/8, А24/8E
|
8
|
Количество контролируемых неадресных шлейфов с использованием модуля расширения МР-А24/8
|
А24/2, А24/2E
|
10
|
А24/4, А24/4E
|
12
|
А24/6, А24/6E
|
14
|
А24/8, А24/8E
|
16
|
Количество контролируемых неадресных шлейфов с использованием модуля расширения МР-А24/16
|
А24/2, А24/2E
|
18
|
А24/4, А24/4E
|
20
|
А24/6, А24/6E
|
22
|
А24/8, А24/8E
|
24
|
Количество встроенных программируемых системных выходов типа «открытый коллектор» с возможностью контроля целостности подключаемой линии
|
2
|
Характеристики встроенных выходов типа «открытый коллектор» (по постоянному току)
|
12 В/ 300мА
|
Количество встроенных программируемых системных релейных выходов с возможностью контроля целостности подключаемой линии управления без использования модулей расширения МР-А24/8, МР-А24/16 и релейного модуля РМ-А24/3
|
3
|
Количество встроенных программируемых системных релейных с возможностью контроля целостности подключаемой линии управления с использованием модуля расширения МР-А24/8 или МР-А24/16
|
5
|
Количество встроенных программируемых системных релейных выходов с возможностью контроля целостности подключаемой линии управления с использованием релейного модуля РМ-А24/3
|
6
|
Количество встроенных программируемых системных релейных с возможностью контроля целостности подключаемой линии управления с использованием модуля расширения МР-А24/8 или МР-А24/16 и релейного модуля РМ-А24/3
|
8
|
Характеристики встроенных релейных выходов (по постоянному току)
при подключении коммутируемого напряжения на контакты реле
|
12 В/ 2А
24 В/ 2А
|
Характеристики встроенных релейных выходов (по постоянному току)
при подключении коммутируемого напряжения внутрисхемно
|
12 В/ 300мА
|
Номинальное напряжение в шлейфе, В
|
24
|
Наличие встроенного выхода ETHERNET |
А24/2, А24/4, А24/6, А24/8 |
отсутствует |
А24/2E, А24/4E, А24/6E, А24/8E |
в наличии |
Тип интерфейса связи с ВПУ-А24/700
|
RS485
|
Скорость обмена данными по линии связи, бит/с
|
57600
|
Максимальная длина линии связи без использования репитеров (усилителей сигнала), м
|
1200
|
Объем журнала извещений
|
3900
|
Напряжение питания, В
– от электрической сети переменного тока, В
– от резервного источника питания постоянного тока (АКБ), В
|
195-253
10,5-14,0
|
Максимальный ток потребления от АКБ в дежурном режиме без учета внешних подключений, не более, мА
|
А24/2, А24/2E
|
80
|
А24/4, А24/4E
|
100
|
А24/6, А24/6E
|
120
|
А24/8, А24/8E
|
140
|
Максимальный ток потребления от АКБ в режиме «пожар» при включении всех выходов управления без учета внешних подключений, не более, мА
|
А24/2, А24/2E
|
140
|
А24/4, А24/4E
|
160
|
А24/6, А24/6E
|
180
|
А24/8, А24/8E
|
200
|
Количество выходов для питания внешних устройств
|
2
|
Выходное напряжение питания внешних устройств через выходы питания, В
|
11,7-14,3
|
Максимальный ток, обеспечиваемый ППКПиУ для питания внешних устройств через выходы питания (по каждому выходу), А
|
1
|
Суммарный максимальный ток, обеспечиваемый для питания внешних устройств, А
|
А24/2, А24/4, А24/6, А24/8 |
2,5
|
А24/2E, А24/4E, А24/6E, А24/8E |
1 |
Обеспечиваемый ток для заряда АКБ, А |
1,3 |
Максимальная потребляемая мощность от сети переменного тока в дежурном режиме и в режиме «пожар», не более, В*А
|
50
|
Максимальная емкость АКБ, устанавливаемой в корпус ППКПиУ (при отсутствии модуля расширения), А*ч
|
9
|
Емкость АКБ, подключаемая к ППКПиУ и устанавливаемая в боксе БА-18, А*ч
|
17-22
|
Максимальная емкость АКБ, подключаемая к ППКПиУ и устанавливаемая вне его корпуса, А*ч |
40 |
Диапазон температур (при отсутствии конденсации), °С |
от -40 до +40 |
Степень защиты корпуса ППКПиУ
|
IP 41
|
Габаритные размеры корпуса, мм
|
283х220х103
|
